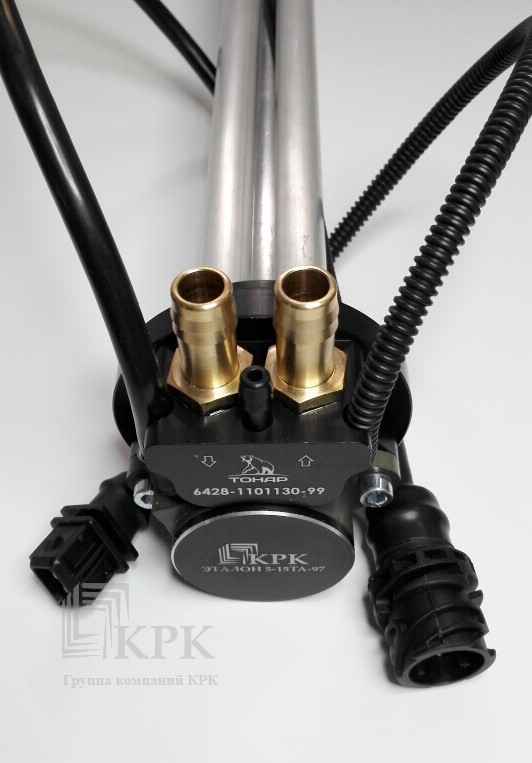

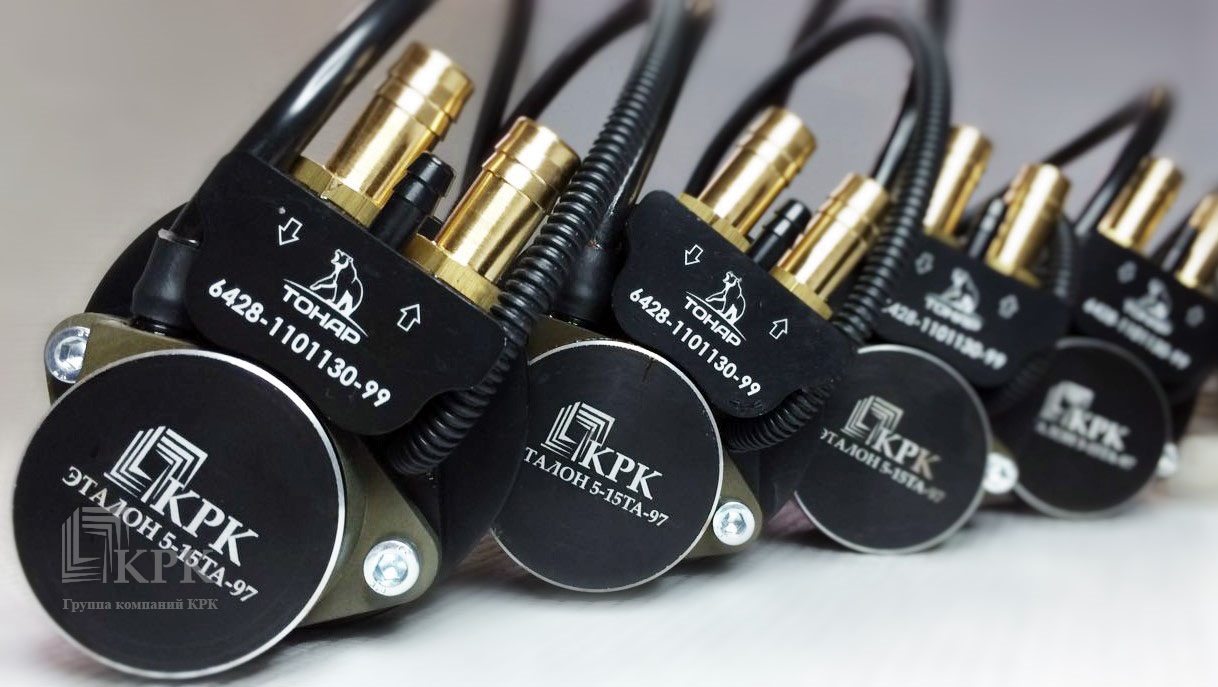

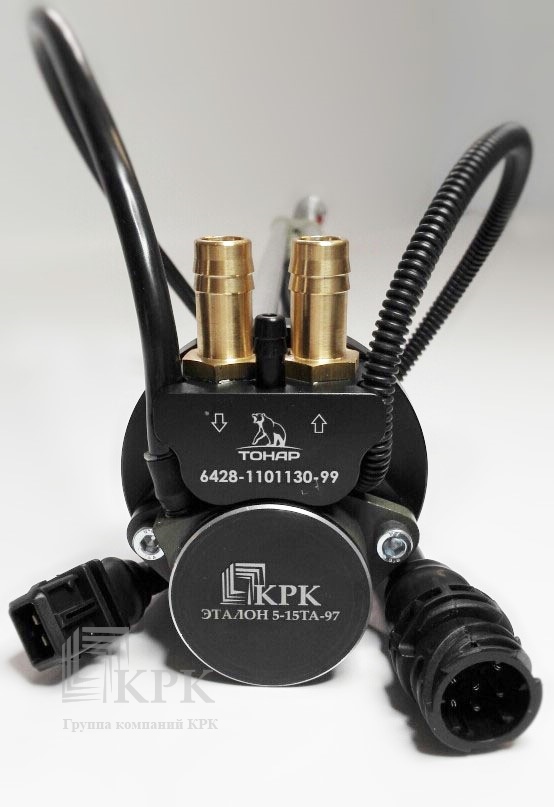

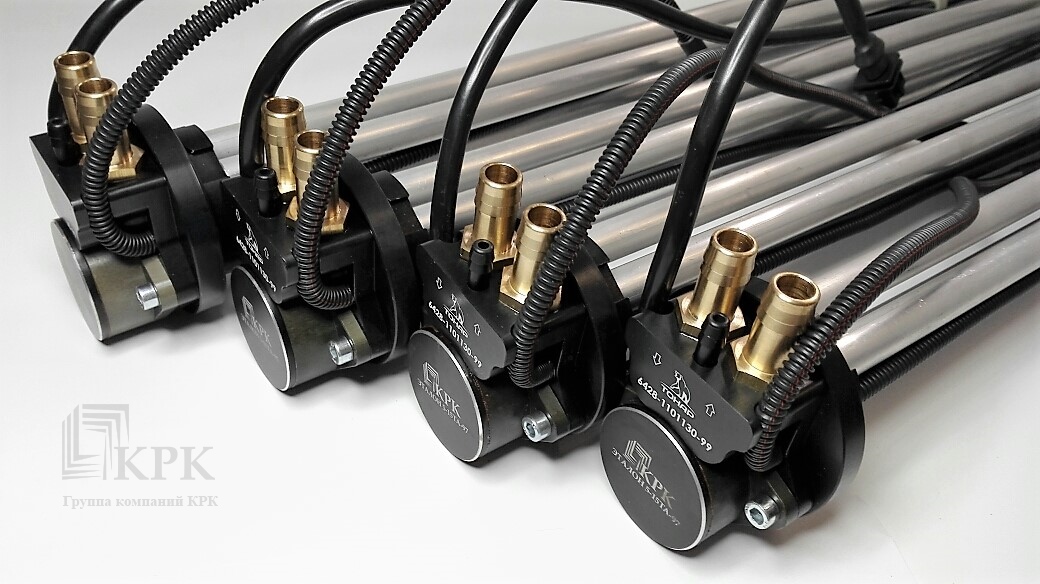

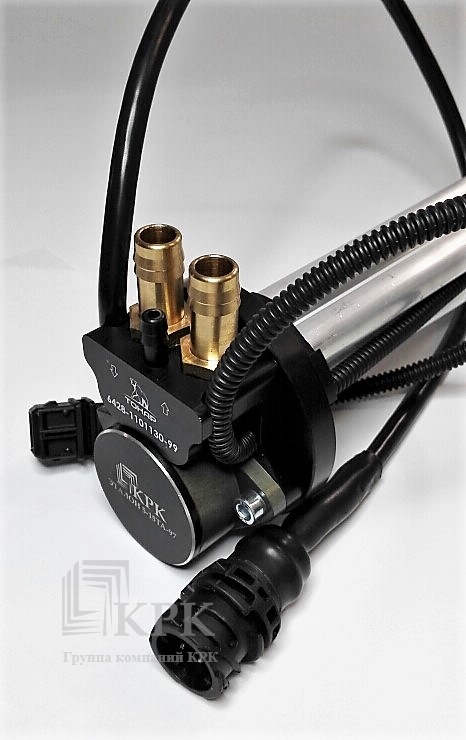

Топливозаборная колонка ТЗК Эталон 5-15ТА

Топливозаборная колонка (ТЗК) Эталон 5-15ТА с подогревом

Топливозаборная колонка Эталон

ТЗК предназначена для использования в системах контроля уровня топлива и для забора дизельного топлива из бака в расширенном диапазоне температур окружающей среды, в том числе, при низких температурах (до -40°С), когда забор застывшего и загустевшего топлива штатными топливозаборниками автотракторной техники невозможен.

Предпусковой подогрев дизельного топлива и щелевого фильтра в топливоподающей магистрали осуществляется электрическим нагревателем, работающим от бортовой сети автомобиля.

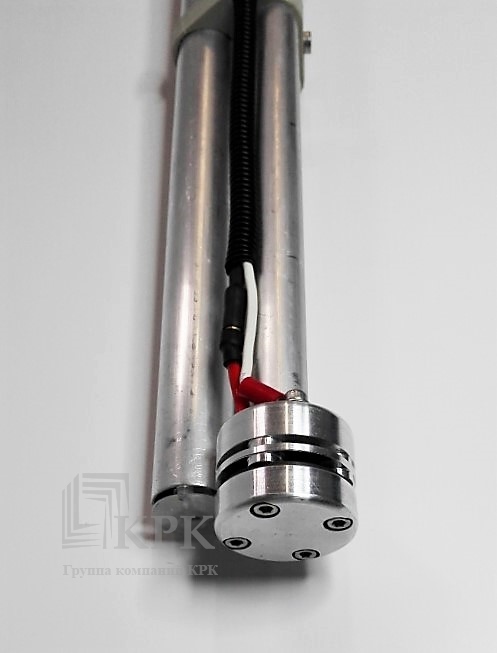

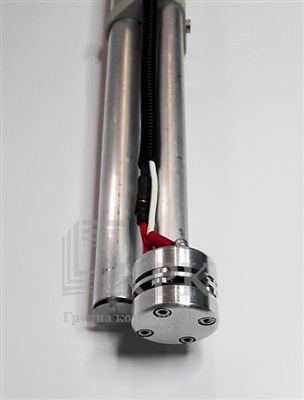

Подогрев топливозаборника

ТЗК в своих модификациях имеют ту же длину и те же присоединительные размеры по фланцу и штуцерам, что и штатные топливозаборники грузовых автомобилей. Таким образом, ТЗК может устанавливается вместо штатного топливозаборника автомобиля после незначительной доработки электроповодки транспортного средства.

ТЗК имеют ручное управление подогревом, а также подключаются к системе автоматического управления подогревом. В случае ручного управления выключатель с индикацией устанавливается в салоне в зоне видимости с места водителя. Включение подогревателя осуществляется нажатием клавиши выключателя.

ТЗК включает в себя щелевой фильтр грубой очистки топлива, виброустойчивый пожаро-взрывобезопасный позисторный электрический нагреватель для предварительного разогрева щелевого фильтра и топлива, фланец с коллектором и штуцерами ввода и вывода топлива, штуцер ввода электрического кабеля, емкостной датчик уровня топлива ДУТ Эталон 5-15.

ТЗК рассчитана на забор дизельного топлива при температуре от -40°С до +45°С; Электрический нагреватель имеет напряжение питания 12 В или 24 В и остается работоспособным при изменении напряжения от 70 до 130 % от номинального напряжения. Время разогрева шелевого фильтра и топлива в топливозаборнике электрическим подогревателем в предпусковой период до достижения температуры плавления парафинов (депарафинизации) составляет не более 5-10 минут. Датчик уровня топлива, установленный на топливозаборной колонке (Эталон 5-15) предназначен для измерения уровня топлива в баках и емкостях на автотранспорте, железнодорожном транспорте, складах горюче-смазочных материалов (ГСМ) и выдачи результата на внешнее устройство, а также управления логометром и сигнальной лампой РЕЗЕРВ.

ТЗК не предназначена для измерения уровня топлива в емкостях, к которым предъявляются требования взрывозащиты оборудования.

ТЗК Эталон топливозаборник топливозаборник колонка эталон

Технические характеристики ТЗК Эталон 5-15ТА

Пределы допускаемой основной приведенной погрешности измерения уровня топлива не более не более ±1,0 %
Пределы допускаемой дополнительной приведенной погрешности при воздействии температуры окружающего воздуха от минус 40 до плюс 60 С не более ±3,0 %
Предельный диапазон частот выходного сигнала 500-1500 Гц
Точность установки частоты не более не более ±1,0 %
Тип схемы для выхода ЧАСТОТА "открытый коллектор"
Предельный диапазон эквивалента сопротивления от 6 до 1000 Ом
Точность установки эквивалента сопротивления не более ±1,0 %
Максимально допустимая рассеиваемая мощность на "имитаторе сопротивления", при котором не срабатывает режим перегрузки не более 1 Вт
Время действия перегрузки на "имитаторе сопротивления", при котором не происходит его отключение не более 2 с
Время восстановления работы "имитатора сопротивления" после срабатывания режима перегрузки не более 10 с
Максимально допустимый ток "имитатора сопротивления" ограничен на уровне 150 мА ± 10,0 %
Предельно допустимый уровень напряжения на любом из контактов датчика не более 30 В
Тип схемы для выхода РЕЗЕРВ "открытый коллектор"
Параметрирование датчика осуществляется посредством программного обеспечения верхнего уровня и сервисного адаптера USB адаптер
Длина рабочей части ТЗК 470-1500 мм
Номинальное напряжение питания ДУТ-ТК1 от бортовой сети 12/24В постоянного тока
Ток потребления не более 25 мА
Время выхода ТЗК в установившийся режим после включения питания не более 20 с
Габаритные размеры ТЗК (без учета длины кабеля) не более Ф70х740 мм

Топливозаборная колонка Эталон 5-15
